焊接煙塵除塵器吸塵罩的設計要點及形式

焊接煙塵除塵器主要用于各工廠車間焊接、拋光、切割、打磨等工序中產生煙塵和粉塵的凈化以及對金屬、貴重物料的回收等，可凈化大量懸浮在空氣中對人體的細小金屬顆粒。具有凈化、噪聲低、使用靈活、占地面積小等特點。

焊接煙塵除塵器吸氣罩的形式：

槽邊吸氣罩分單側、雙側及周邊吸氣罩等形式。再細分又可分為：槽邊吸氣罩的罩口可分為條縫式、平口式及倒置式三種形式，因其形狀多為傘形狀，所以又稱作傘形罩。傘形罩又分為冷過程傘形罩和熱過程傘形罩。

焊接煙塵除塵器吸氣罩設計時注意要點如下：

1、焊煙除塵器吸氣罩盡量靠近污染源

一般我們要求只要在不妨礙工藝操作的前提下，此設備吸氣罩罩口應盡可能靠近污染物發生源，盡可能避免橫向氣流干抗。

2、排風罩口四周要增設法蘭邊

在排風罩口四周增設法蘭邊，可使排風量減少。在一般情況下，法蘭邊寬度為150～200mm。

3、合理設置焊煙凈化器的集氣吸塵罩的擴張角

焊煙除塵器集氣吸塵罩的擴張角對罩口的速度分布及罩內壓力損失有非常大的影響。

當擴張角在30～60°，壓力損失醉小設計外部集氣吸塵罩時，其擴張角應小于(或等于)60°；當罩口尺寸較大，難于滿足上述要求時，應采取適當?shù)拇胧?，如加大的吸風量。

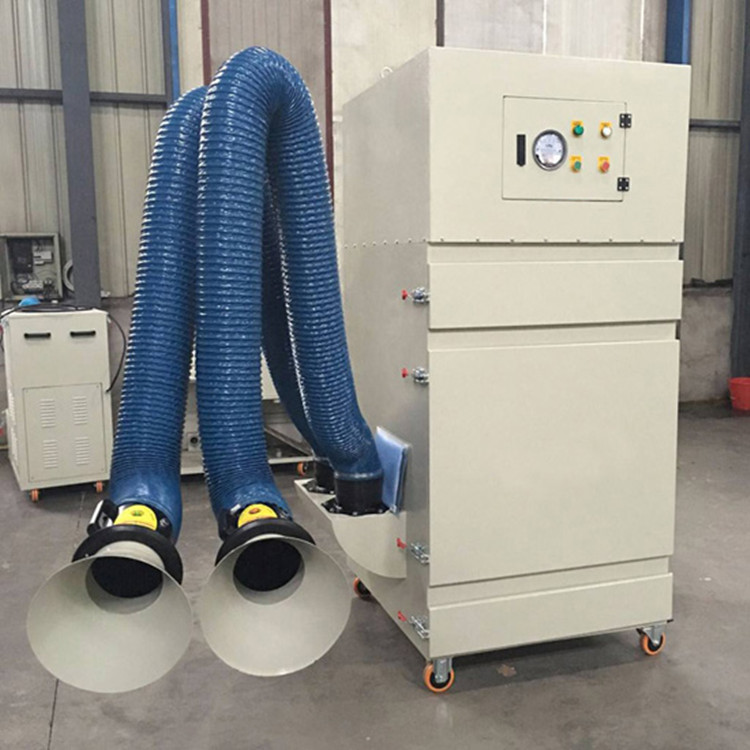

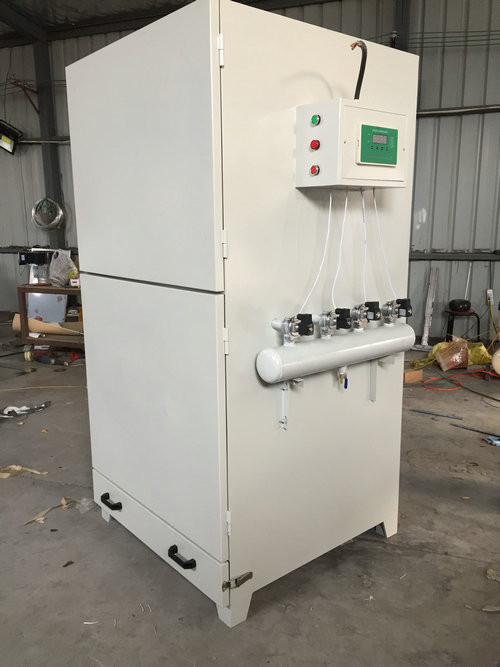

焊接煙塵除塵器一般占地不大，有可移動式，固定式，吸頂式等多種形式，根據工況選型非常靈活?；坳柇h(huán)保也可大量生產各種焊煙除塵器，特別是移動式單臂/雙臂焊煙除塵器部分還備有現貨。
