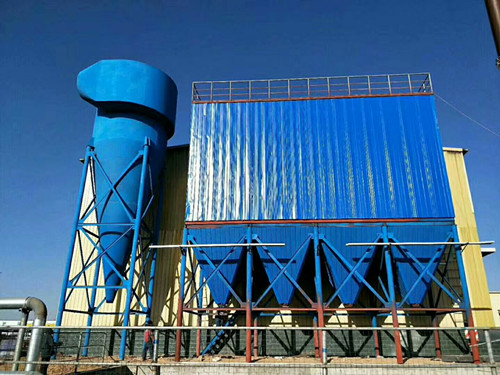

鍋爐除塵器的基本配置

一、鍋爐除塵器旋風除塵的設計。旋風除塵器可捕集顆粒徑為5μm以上的粉塵，允許含塵濃度為1000g/m3，溫度450℃，氣流速度12～20m/s，阻力損失588pa～1960pa，除塵效率50%～90%。流場模型試驗研究表明，以螺殼形結構的入口性能較好。螺殼與筒體相切面角度以氣流旋轉180°后，與筒體外緣相切。在下部氣力輸灰系統不正常工作時，為防止積灰導致除塵器內部流場遭到破壞，旋風除塵器灰斗下部增加一旁路下灰口，在倉泵輸灰裝置故障后使用旁路下灰，旁路管上設置手動閘板及卸灰閥。旋風除塵器主要的磨損部位分布在蝸殼入口處和錐體下半部，有滲硼法、涂料法、內襯法及用材料制作除塵器等四種方法，設計選用龜甲網內襯法提高。 ??

二、立式燃煤鍋爐脈沖袋式除塵器的設計。殼體所有受熱部件充分考慮到熱膨脹，并做了的補償。除塵器灰斗進風口配置調風閥門，它的關閉能除塵器離線，以便除塵器的檢修維護。加大灰斗傾角，提高粉塵在灰斗內的流動性，并在灰斗上設置空氣炮，順利卸灰。灰斗設置導流板，交錯布置在灰斗進風口，均衡了煙氣流，同時使煙氣中大顆粒粉塵通過碰撞導流板減緩速度沉降于灰斗底部，減輕濾袋過濾的負荷。中箱體的結構設計，主要是考慮壁板的耐負壓程度和斜隔板的耐負壓程度。上箱體在整個除塵器的設計中是屬于關鍵部位的設計，它的設計好壞直接關系到除塵器能否正常運行。上箱體在設計時，設計有的斜度(2°左右)，以利于雨水的順利排放。脈沖噴吹系統由脈沖閥、分氣箱、噴吹管及管道連接件組成。噴吹系統是布袋除塵器的核心部件，它的設計好壞可以決定除塵器能否正常使用。噴吹管的設計，主要考慮噴吹管直徑、噴嘴孔徑及噴嘴數量、噴吹短管的結構形式及噴吹短管端面距離濾袋口的高度。設計氣路系統時，著重從儲氣罐的確定、管道補氣流量及管道規格的確定幾方面來考慮。 ??

三、鍋爐除塵設備保護系統的設計。在鍋爐出現異常情況時，對除塵器設置旁路進行保護。旁路通常有兩種，一種采用外置旁路形式，另一種采用內置旁路形式。在旁路接入口設氣動提升閥或電動執行機構，并納入自動控制系統和手動啟閉。旁路風門的閥板要求密封，關閉時要求做到零泄漏。除塵系統設置旁路管道，在鍋爐投油、煙溫異常等狀態下使煙氣經旁路管道排放而不經過濾袋，從而地保護除塵器。同時，除塵器配置了預噴涂裝置（管道噴粉裝置），用于預噴涂時對除塵器濾袋的保護。 ??

四、鍋爐布袋除塵器氣力輸灰系統的設計。改進和優化了氣力輸灰系統設計，從根本上解決了傳統輸灰氣耗量大，輸灰系統故障率高的問題。調整助吹閥和出灰喇叭口位置，解決了助吹用氣量大，倉泵的堵管問題，克服了泵輸灰少、易堵管的現象。輸灰管道設計時，盡量減少彎頭數量，合理配置變徑管，采用大曲率半徑的彎管，該氣力輸送系統具有能好，輸送阻力低，輸送均勻平穩，，能耗低等優點。 ??

五、燃煤鍋爐除塵器電氣控制方面的設計。針對該除塵器使用特點，整套除塵器設置了差壓計、溫度檢測儀表用于設備的控制、在線檢測和保護。旋風除塵器及袋式除塵器灰斗部分設置電加熱裝置，在灰斗設溫度測點。當灰斗壁面溫度高于設計值（可調）時自動關閉電加熱裝置，而當?shù)陀谠O定溫度時再自動打開電加熱裝置。系統采用PLC進行自動控制，設置差壓及定時清灰控制方式并設有壓力、溫度、料位等檢測報警功能。除塵器設置煙氣溫度在線檢測裝置，當煙氣溫度過高或過低，超過預設報警值時，自動打開旁路系統閥門排放煙氣，保護濾袋。倉泵啟動采用稱重輸灰方式，提高了壓縮空氣的利用率，同時減少了設備磨損。
